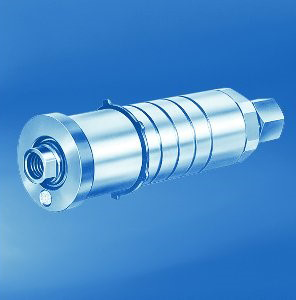

Ventiler hjärtat i hydraulik och industriella system

Ventiler styr hur vätska eller gas rör sig i ett system. De öppnar, stänger eller stryper flödet och skyddar utrustningen mot feltryck och oönskade rörelser. I hydraulik är Ventiler helt avgörande för säkerhet, precision och livslängd på cylindrar, pumpar och rörsystem. Utan rätt ventil på rätt plats stannar produktionen, och risken för haverier ökar kraftigt.

En ventil kan verka som en liten detalj i en stor anläggning, men funktionen är central. Genom att välja rätt typ, dimension och tryckområde kan man minska energiförlust, få jämnare rörelser och undvika läckage. I modern industri blir ventilvalet därför lika mycket en fråga om produktivitet som om teknik.

Grundläggande typer av ventiler och deras funktion

En ventil har tre huvuduppgifter: styra flödet, styra trycket och säkra systemet. Inom hydraulik används framför allt sätesventiler, backventiler, strypventiler, tryckbegränsningsventiler, sekvensventiler och kombinerade lösningar. Här är en kort, praktisk översikt:

Sätesventiler
Sätesventiler använder en tätande kona eller kula mot ett säte. De ger mycket tät avstängning, klarar höga tryck (ofta upp till 500 bar) och passar bra där säkerhet och noll-läckage är viktigt. De kan manövreras manuellt, elektriskt eller via annan hydraulik. Typiska användningar är:

– säkra att en cylinder står still i lastbärande läge
– avstängning av sektioner i ett system vid service
– snabb, definierad växling mellan olika kretsar

Backventiler och stryp-backventiler
Backventiler släpper igenom olja i en riktning men spärrar i den andra. De används för att:

– förhindra att last sjunker baklänges
– hålla kvar tryck i en del av systemet
– skydda pumpen från returflöde

En stryp-backventil kombinerar backventil med justerbart flöde i ena riktningen. Det ger möjlighet att till exempel få snabb rörelse i ena riktningen och kontrollerad, långsammare rörelse tillbaka.

Tryckbegränsnings- och tryckregleringsventiler
Tryckbegränsningsventiler är systemets säkerhetsventiler. De öppnar när trycket blir för högt och leder bort olja så att komponenter inte skadas. Tryckregleringsventiler används när olika delar av systemet ska ha olika arbetstryck, till exempel:

– högre tryck till spänncylindrar
– lägre tryck till känsliga fixturer eller gripdon

Genom rätt inställning minskar slitaget och precisionen ökar.

Sekvensventiler
Sekvensventiler styr i vilken ordning funktioner aktiveras genom att öppna först vid ett visst tryck. De används till exempel när:

– en fixtur först ska centrera ett arbetsstycke och därefter spänna
– två cylindrar måste gå i en bestämd följd för att undvika kollision

Med sekvensventiler går det att bygga logik direkt i hydrauliken, utan komplex styrning.

Så påverkar ventilval säkerhet, livslängd och produktivitet

Valet av ventiler påverkar inte bara hur ett system fungerar idag, utan också hur det mår om fem eller tio år. Några nyckelområden där ventilvalet gör stor skillnad är:

Säkerhet vid höga tryck
I högtryckssystem upp till 500 bar måste varje ventil tåla både statiskt tryck och tryckstötar. En felaktigt vald ventil kan:

– deformeras av tryckspikar
– börja läcka internt
– fastna i öppet eller stängt läge

Sätesventiler med rätt tryckklass och kontrollerad öppnings- och stängningsfunktion minskar de riskerna. I system där människor arbetar nära hydrauliken är detta extra viktigt.

Stabil och repeterbar rörelse
Maskiner som bearbetar, spänner eller positionerar kräver att samma rörelse upprepas tusentals gånger utan variation. Här spelar:

– backventiler roll för att hålla lasten still
– strypventiler roll för att ge jämn hastighet
– tryckregleringsventiler roll för att ge samma kraft varje gång

En väl dimensionerad ventilkedja ger stabila cykler och minimerar behovet av justeringar.

Energiförbrukning och värme
Felaktiga eller underdimensionerade ventiler leder till tryckfall och onödiga strypförluster. Energin omvandlas till värme i oljan, vilket i sin tur:

– ökar kravet på kylning
– bryter ner hydraulolja snabbare
– förkortar packningars livslängd

Genom att välja ventiler med rätt genomflöde (NW-dimension) och anpassade tryckområden går det att sänka både energiförbrukning och underhållskostnader.

Service, utbyte och driftsäkerhet
Ventiler i modulär design med standardiserade gränssnitt underlättar service. När en ventil går att byta utan större ombyggnad:

– minskar stilleståndstiden
– förenklas felsökning
– ökar flexibiliteten vid ombyggnad av fixturer och maskiner

Många väljer i dag ventilsortiment där samma grundtyp finns med olika manöveralternativ (handmanövrerad, elektrisk, hydrauliskt styrd). Det gör att systemet kan byggas ut eller automatiseras stegvis utan att allt behöver bytas.

Praktiska råd vid val och dimensionering av ventiler

När en konstruktör eller tekniker väljer ventiler till ett hydrauliksystem är några frågor extra viktiga att besvara:

Vilket maxtryck och vilken flödesnivå gäller?
Tryckklass och dimension är grunden. Ventilen ska klara systemets högsta möjliga tryck, inklusive hörnfall som start, stopp och snabba riktningsbyten. Flödet måste rymmas utan alltför stort tryckfall.

Vilken funktion är viktigast säker avstängning, flödeskontroll eller tryckstyrning?
Ofta behövs en kombination av flera ventiltyper. Ett vanligt upplägg kan vara:

– tryckbegränsningsventil som överordnat skydd
– backventil för att hålla last
– strypventil för att ställa hastighet
– sätesventil för tät avstängning mot fixturen

Att tänka i funktionsblock gör det enklare att bygga robusta system.

Hur ska ventilen manövreras och övervakas?
I enklare system räcker handmanövrerade ventiler. I automatiserade linor behövs elektriskt manövrerade ventiler, ofta med möjlighet till:

– statusövervakning via givare
– integrering i maskinstyrning
– tydlig indikation på öppet/stängt läge

Här spelar både ventilkroppens design och tillgängliga tillbehör stor roll.

Miljö och omgivning
Smutsig, fuktig eller korrosiv miljö kräver ventiler i lämpligt material och med genomtänkt tätning. Små detaljer, som metallavstrykarkant eller dammskydd, kan fördubbla livslängden i tuffa miljöer.
